Technische tekeningen

← Alle tekeningen van 4 Voetversnelling OUD

4 Voetversnelling OUD — Carter Rechts

Onderdelen — beweeg over een onderdeel of een groene stip: ze lichten samen op (klik om vast te zetten)
1Cilinder Tapeind Zundapp AC 120mm 3/4 Versn M7 - BollardCilinder Tapeind Zundapp AC 120mm 3/4 Versn M7Art.nr BO-9666Op voorraad 5,66 Incl. BTW
2Lager SKF 17-40-12 6203 ZC3 (1)Lager SKF 17-40-12 6203 ZC3 (1)Art.nr BO-4230Op voorraad 13,73 Incl. BTW
3Keerring 15  x24  x7   DFD MLKeerring 15 x24 x7 DFD MLArt.nr BO-10034Op voorraad 10,10 Incl. BTW
4Lager SKF 25-47-08 16005 C3 (1)Lager SKF 25-47-08 16005 C3 (1)Art.nr BO-4265Op voorraad 21,90 Incl. BTW

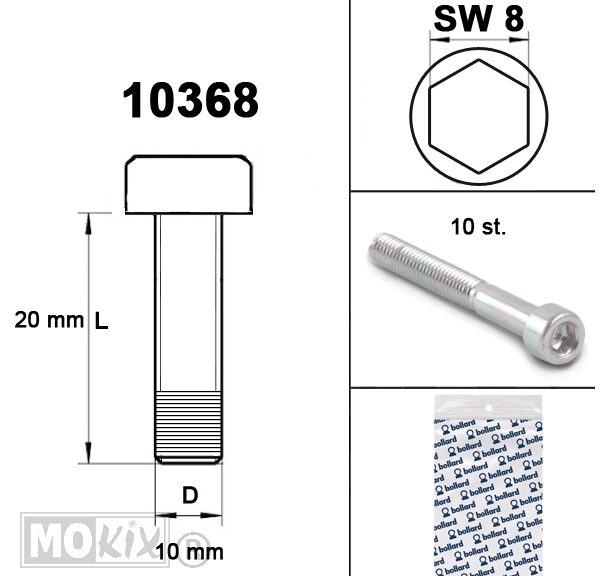

5Inbus-Bout M10x20 Elvz 10stuks - BollardInbus-Bout M10x20 Elvz 10stuksArt.nr BO-10368Op voorraad 7,93 Incl. BTW
6Fiber-Ring 10  x14mm 10stuks - BollardFiber-Ring 10 x14mm 10stuksArt.nr BO-10175Op voorraad 5,66 Incl. BTW
Over deze tekeningen

De rechter carterhelft van je 4 Voetversnelling OUD herbergt vaak de koppeling- of pompkant — bij een revisie wil je de juiste pakkingen en lagers. Op deze tekening ligt de helft open op het positienummer. Bekijk alle Zündapp-onderdelen
