Aerox 4T 2014 — Zijscherm

Aerox 4T 2014 — Zijscherm
1234567891011121314151617181920202020212121222324242425
Andere tekeningen van Aerox 4T 2014
Onderdelen — beweeg over een onderdeel of een groene stip: ze lichten samen op (klik om vast te zetten) Deze tekening heeft 32 onderdelen. De stippen tonen hun nummer zodra je een onderdeel aanwijst of aanklikt — of zet Alle nummers aan.
1ACCUDEKSEL YAMAHA AEROX — zoek dit onderdeel ›
2Artikel 90111-05011 — zoek dit onderdeel ›
3Artikel 90183-05817 — zoek dit onderdeel ›
4YA Tree Plank Scherm Links Aerox 2013 - YamahaYA Tree Plank Scherm Links Aerox 2013Art.nr BO-1PH-F1711-00Op voorraad€ 54,51 Incl. BTW
5Artikel 90167-05X06 — zoek dit onderdeel ›
6Artikel 90111-05018 — zoek dit onderdeel ›
7YA Montage Rubber NEO'S 2T - YamahaYA Montage Rubber NEO'S 2TArt.nr BO-90480-01401Op voorraad€ 6,90 Incl. BTW
8Artikel 90269-06001 — zoek dit onderdeel ›
9PH-F171Y-10 — zoek dit onderdeel ›
10Artikel 90183-05042 — zoek dit onderdeel ›
11Artikel 90167-05X06 — zoek dit onderdeel ›

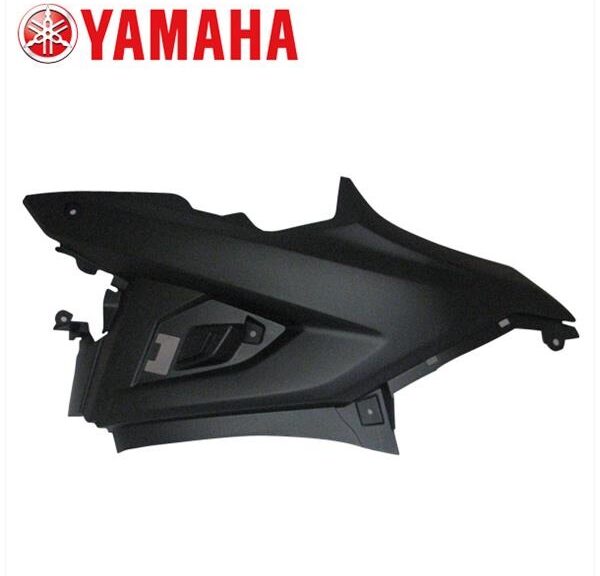

12YA Tree Plank Scherm Rechts Aerox 2013 - YamahaYA Tree Plank Scherm Rechts Aerox 2013Art.nr BO-1PH-F1721-00Op voorraad€ 51,82 Incl. BTW
13Artikel 90167-05X06 — zoek dit onderdeel ›
14Artikel 90111-05018 — zoek dit onderdeel ›
15YA Montage Rubber NEO'S 2T - YamahaYA Montage Rubber NEO'S 2TArt.nr BO-90480-01401Op voorraad€ 6,90 Incl. BTW
16YA DUO Steun Rechts Aerox 2013 - YamahaYA DUO Steun Rechts Aerox 2013Art.nr BO-1PH-F172Y-10Op voorraad€ 51,74 Incl. BTW
17Artikel 90183-05042 — zoek dit onderdeel ›
18Artikel 90167-05X06 — zoek dit onderdeel ›
19Artikel 90183-05042 — zoek dit onderdeel ›
20Artikel 90183-05042 — zoek dit onderdeel ›
21Artikel 90167-05X06 — zoek dit onderdeel ›
22Artikel 1PH-F1741-00-P0 — zoek dit onderdeel ›
23Artikel 90183-05042 — zoek dit onderdeel ›
24Artikel 901667-05X06 — zoek dit onderdeel ›
25Artikel 90111-06X21 — zoek dit onderdeel ›
Bekijk alle Yamaha onderdelen in de winkel
Over deze tekeningen

De zijschermen geven je Aerox 4T 2014 z’n vorm en beschermen de techniek erachter. Een beschadigd of verkleurd deel? Op deze tekening vind je elk zijscherm terug op zijn positienummer. Bekijk alle Yamaha-onderdelen
