Revival TS — T1 Cilinder

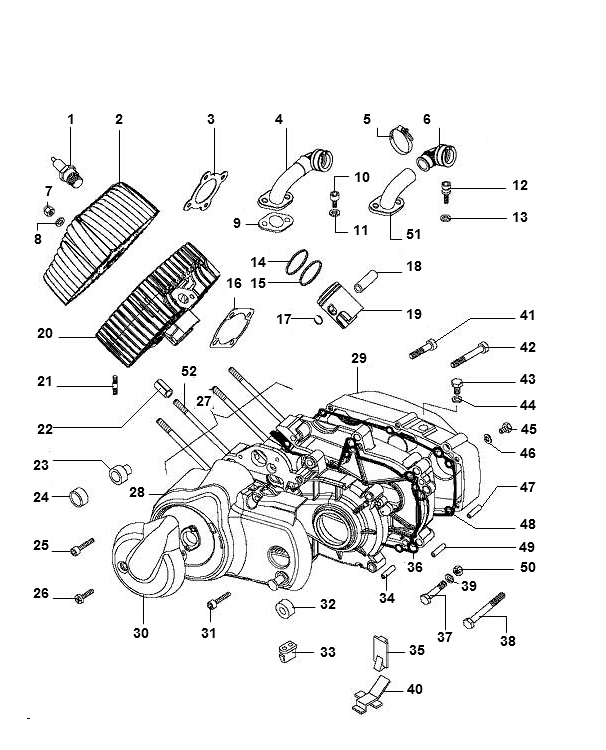

REVIVAL TS — T1 Cilinder
12345678910111213141516171819202122232425262728293031323334353637383940414243444546474849505152
Andere tekeningen van Revival TS
Onderdelen — beweeg over een onderdeel of een groene stip: ze lichten samen op (klik om vast te zetten) Deze tekening heeft 52 onderdelen. De stippen tonen hun nummer zodra je een onderdeel aanwijst of aanklikt — of zet Alle nummers aan.
1BOUGIE NGK BR 8ES — zoek dit onderdeel ›
2T233.702 — zoek dit onderdeel ›

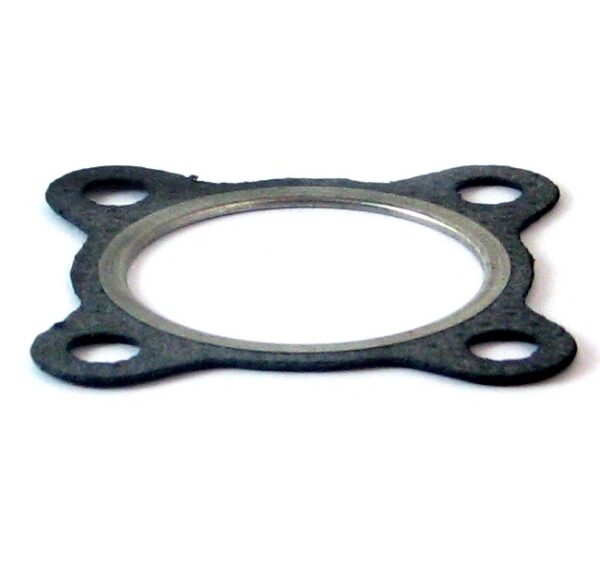

3Pakking KOP Tomos A35/STD45 38mm (1)Pakking KOP Tomos A35/STD45 38mm (1)Art.nr BO-89948Op voorraad€ 6,47 Incl. BTW
4T233.721 — zoek dit onderdeel ›
5Slangklem 9mm RVS 20x32mm Per StukSlangklem 9mm RVS 20x32mm Per StukArt.nr BO-88368Op voorraad€ 7,38 Incl. BTW
6Rubber Tomos origineel — geschikt voor Tomos Carb-spruitstuk 25km Euro 4 FuntasticRubber Tomos Origineel Carb-spruitstuk 25km Euro 4 Funtastic, Revival Ts 236653Art.nr PE-55735Op voorraad€ 16,58 Incl. BTW
Tomos Aanzuigslang RevivalTomos Aanzuigslang RevivalArt.nr BO-T236.653Op voorraad€ 28,44 Incl. BTW
7Borgmoer/Nylr M 8 Elvz 10stuks - BollardBorgmoer/Nylr M 8 Elvz 10stuksArt.nr BO-10309Op voorraad€ 5,66 Incl. BTW
8Sluitring M 6 Elvz 100stuks - BollardSluitring M 6 Elvz 100stuksArt.nr BO-10314Op voorraad€ 6,47 Incl. BTW
9Artikel — zoek dit onderdeel ›
10Inbus-Bout M 6x 20 Elvz 10stuks - BollardInbus-Bout M 6x 20 Elvz 10stuksArt.nr BO-10289Op voorraad€ 5,66 Incl. BTW
11Sluitring M 6 Elvz 100stuks - BollardSluitring M 6 Elvz 100stuksArt.nr BO-10314Op voorraad€ 6,47 Incl. BTW
12Tomos BreekboutTomos BreekboutArt.nr BO-T227.713Op voorraad€ 12,32 Incl. BTW
13Tomos Sluitring 6Tomos Sluitring 6Art.nr BO-T031.932Op voorraad€ 4,95 Incl. BTW
14Zuigerveer 38.00x1.5 C (1)Zuigerveer 38.00x1.5 C (1)Art.nr BO-Z24051Op voorraad€ 6,47 Incl. BTW
15Zuigerveer 38.00x1.5 B (1)Zuigerveer 38.00x1.5 B (1)Art.nr BO-Z24052Op voorraad€ 6,93 Incl. BTW
16Pakking Voet Tomos A35 V.A. 2009 / A55 (1)Pakking Voet Tomos A35 V.A. 2009 / A55 (1)Art.nr BO-92067Op voorraad€ 6,11 Incl. BTW
17PISTONPEN BORGVEER 12mm G-CLIP — zoek dit onderdeel ›
18Z25019 — zoek dit onderdeel ›
19Onderdeel — op aanvraag
20T233.711 — zoek dit onderdeel ›
21Uitlaat Tapeind UNI M6x30mm (1)Uitlaat Tapeind UNI M6x30mm (1)Art.nr BO-5637Op voorraad€ 5,66 Incl. BTW
22Tomos Passtift 8x16Tomos Passtift 8x16Art.nr BO-T233.718Op voorraad€ 7,93 Incl. BTW
23Lagerbus Tomos origineel — geschikt voor Tomos Bendix Groot E-startLagerbus Tomos Origineel Bendix Groot Tomos E-start 230793Art.nr PE-55196Op voorraad€ 21,44 Incl. BTW
Tomos LagerbusTomos LagerbusArt.nr BO-T230.793Op voorraad€ 36,60 Incl. BTW
24BUS-Bendix China 4T GY6 Scooters 8x12x9BUS-Bendix China 4T GY6 Scooters 8x12x9Art.nr BO-32937Op voorraad€ 7,38 Incl. BTW
25Inbus-Bout M 6x 40 Elvz 10stuks - BollardInbus-Bout M 6x 40 Elvz 10stuksArt.nr BO-10293Op voorraad€ 6,47 Incl. BTW
26Flens Frame Bouten SW10 M6x40 Blank 10st - BollardFlens Frame Bouten SW10 M6x40 Blank 10stArt.nr BO-89561Op voorraad€ 6,84 Incl. BTW
27T230.940 — zoek dit onderdeel ›
28VLIEGWIELDEKSEL TOMOS A35 E-START/K-STAR — zoek dit onderdeel ›
29DEKSEL KOPPELINGSHUIS TOMOS STD25/45 ORG — zoek dit onderdeel ›
30T230.792 — zoek dit onderdeel ›
31Inbus-Bout M 6x 35 Elvz 10stuks - BollardInbus-Bout M 6x 35 Elvz 10stuksArt.nr BO-10292Op voorraad€ 6,29 Incl. BTW
32Kickstarter-Aanslag Rubber Tomos A35/STD45 ORGKickstarter-Aanslag Rubber Tomos A35/STD45 ORGArt.nr BO-21252Op voorraad€ 7,20 Incl. BTW
33T230.811 — zoek dit onderdeel ›
34Tomos Passtift 9.8x16Tomos Passtift 9.8x16Art.nr BO-T223.440Op voorraad€ 8,47 Incl. BTW
35Tomos BeschermplaatTomos BeschermplaatArt.nr BO-T230.812Op voorraad€ 9,38 Incl. BTW
36Pakkingset Compleet Tomos A35 T/M 2003 SPPakkingset Compleet Tomos A35 T/M 2003 SPArt.nr BO-6950Op voorraad€ 11,01 Incl. BTW
37Bout inbus m8x70mmBout Inbus M8x70mm 12pcsArt.nr PE-135598Op voorraad€ 12,30 Incl. BTW
Inbus-Bout M 8x70 Elvz 12stuks - BollardInbus-Bout M 8x70 Elvz 12stuksArt.nr BO-214870Op voorraad€ 12,46 Incl. BTW
38Bout M 8x 80 Elvz 8.8 10stuks - BollardBout M 8x 80 Elvz 8.8 10stuksArt.nr BO-10429Op voorraad€ 8,29 Incl. BTW
39Sluitring M 8 Elvz 100stuks - BollardSluitring M 8 Elvz 100stuksArt.nr BO-10315Op voorraad€ 7,47 Incl. BTW
40T230.968 — zoek dit onderdeel ›
41Inbus-Bout M 6x 25 Elvz 10stuks - BollardInbus-Bout M 6x 25 Elvz 10stuksArt.nr BO-10290Op voorraad€ 5,93 Incl. BTW
42Inbus-Bout M 6x 70 Elvz 12stuks - BollardInbus-Bout M 6x 70 Elvz 12stuksArt.nr BO-214670Op voorraad€ 8,83 Incl. BTW
43BOUT M8x10 MOR — zoek dit onderdeel ›
44Rood-Koperen Ring 8x14mm 10stuks - BollardRood-Koperen Ring 8x14mm 10stuksArt.nr BO-10152Op voorraad€ 8,83 Incl. BTW
45SCHROEFSET M6x20 HEXAGON — zoek dit onderdeel ›
46VK82006012150 — zoek dit onderdeel ›
47Tomos Passtift 9.8x16Tomos Passtift 9.8x16Art.nr BO-T223.440Op voorraad€ 8,47 Incl. BTW
48Onderdeel — op aanvraag
49Tomos Passtift 9.8x16Tomos Passtift 9.8x16Art.nr BO-T223.440Op voorraad€ 8,47 Incl. BTW
50Borgmoer/Nylr M 8 Elvz 10stuks - BollardBorgmoer/Nylr M 8 Elvz 10stuksArt.nr BO-10309Op voorraad€ 5,66 Incl. BTW
51Tomos Revival InlaatflensTomos Revival InlaatflensArt.nr BO-T233.713Op voorraad€ 45,68 Incl. BTW
52Cilinder Tapeind Vespa/Tomos/Peugeot M7x120 (1)Cilinder Tapeind Vespa/Tomos/Peugeot M7x120 (1)Art.nr BO-87285Op voorraad€ 5,93 Incl. BTW
Cilinder tapeind Tomos origineel — geschikt voor Tomos m7x115mm a35Cilinder Tapeind Tomos Origineel M7x115mm Tomos A35 205386Art.nr PE-55195Op voorraad€ 8,81 Incl. BTW
Bekijk alle Tomos onderdelen in de winkel
Over deze tekeningen

De cilinder is het kloppend hart van je Revival TS, en juist daar tikken de uren weg. Zoek je een nieuwe zuiger, zuigerveren of een complete cilinderkit? Op deze tekening zie je hoe alles in het blok past — match het positienummer en je weet zeker dat je de juiste maat bestelt. Bekijk alle Tomos-onderdelen
