Morini AC Tir — Motor

Morini AC Tir — Motor
11223345666678910111213131415161718192021212223242526272829303132323334353637383940414142434344454647484950505152525353535455565758596060616263646566676768697071727374757677777879808182838485868687888990919293949596979899100100100101102103104104105106107108109110111112113114115116117118119120120120120120121121122123124125126127128129130131132133134135136137138139140141142143144145146147148149150151152153154155156157158159
Onderdelen — beweeg over een onderdeel of een groene stip: ze lichten samen op (klik om vast te zetten) Deze tekening heeft 186 onderdelen. De stippen tonen hun nummer zodra je een onderdeel aanwijst of aanklikt — of zet Alle nummers aan.
1CARTER COMPLEET MOR — zoek dit onderdeel ›
2Lager SKF 17-35-10 6003 2RS (1)Lager SKF 17-35-10 6003 2RS (1)Art.nr BO-4207Op voorraad€ 14,28 Incl. BTW
3Circlip Uitwendig 17mm 10stuks - BollardCirclip Uitwendig 17mm 10stuksArt.nr BO-10415Op voorraad€ 6,47 Incl. BTW
4MOTORSILENTBLOK MORINI — zoek dit onderdeel ›
5PASBUS MORINI — zoek dit onderdeel ›
6PASBUS CARTERDEKSEL MOR — zoek dit onderdeel ›
7INBUS-BOUT M 6x 80 ELVZ 12stuks — zoek dit onderdeel ›
8Inbus-Bout M 6x 45 Elvz 12stuks - BollardInbus-Bout M 6x 45 Elvz 12stuksArt.nr BO-214645Op voorraad€ 7,38 Incl. BTW
9Inbus-Bout M 6x 90 Elvz 12stuks - BollardInbus-Bout M 6x 90 Elvz 12stuksArt.nr BO-214690Op voorraad€ 10,10 Incl. BTW
10VARIORING MOR — zoek dit onderdeel ›
11PEN BINNENPOELI MOR — zoek dit onderdeel ›

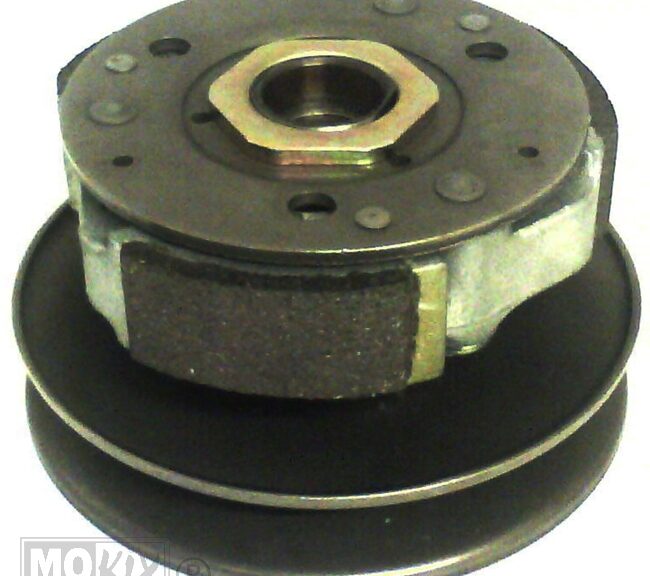

12Koppeling Morini 110mm (17mm Lager) SupertecKoppeling Morini 110mm (17mm Lager) SupertecArt.nr BO-85884Op voorraad€ 54,21 Incl. BTW
13KEERRING 34x41x4 MOR — zoek dit onderdeel ›
14O-RING 39.7x1.5 MORINI — zoek dit onderdeel ›
15TRANSMISSIEDEKSEL MOR — zoek dit onderdeel ›
16BUS KOPPELINGSDRUKVEER MOR — zoek dit onderdeel ›
17DRUKVEER A-KOPPELING MOR — zoek dit onderdeel ›
18Onderdeel — op aanvraag
19Koppeling Moer Minarelli/Peugeot/Piaggio 28x1Koppeling Moer Minarelli/Peugeot/Piaggio 28x1Art.nr BO-107013Op voorraad€ 8,29 Incl. BTW
20KOPPELINGSHUIS ACHTER MOR — zoek dit onderdeel ›
21Vliegwiel Moer Piaggio/PEU/SYM 10x1.25 Flens (1) - BollardVliegwiel Moer Piaggio/PEU/SYM 10x1.25 Flens (1)Art.nr BO-89872Op voorraad€ 5,38 Incl. BTW
22NAALDLAGER 17x25x10 MOR — zoek dit onderdeel ›
23Pakkingset Compleet Morini AC 50cc - ArteinPakkingset Compleet Morini AC 50ccArt.nr BO-AS0389Op voorraad€ 25,80 Incl. BTW
24POELIE BINNEN MOR — zoek dit onderdeel ›

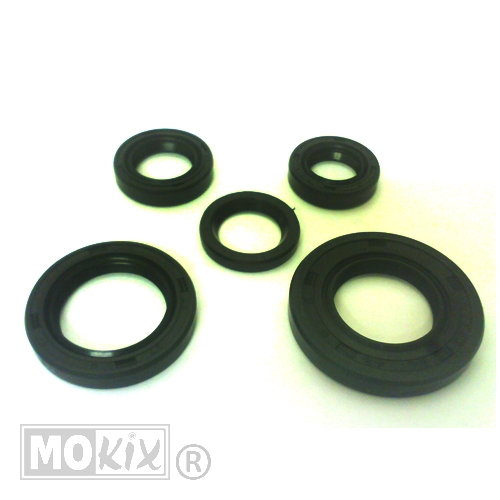

25Keerringset Morini/Hyosung Rush/Suzuki Address TWKeerringset Morini/Hyosung Rush/Suzuki Address TWArt.nr BO-4019Op voorraad€ 9,20 Incl. BTW
26Pakkingset Compleet Morini AC 50cc - ArteinPakkingset Compleet Morini AC 50ccArt.nr BO-AS0389Op voorraad€ 25,80 Incl. BTW
27TRANSMISSIE AS MOR — zoek dit onderdeel ›
28Lager SKF 17-47-14 6303 (1)Lager SKF 17-47-14 6303 (1)Art.nr BO-4258Op voorraad€ 14,73 Incl. BTW
29Keerring 17 x27 x6 DG MoriniKeerring 17 x27 x6 DG MoriniArt.nr BO-85022Op voorraad€ 6,11 Incl. BTW
30Lager SKF 12-32-10 6201 C3 (1)Lager SKF 12-32-10 6201 C3 (1)Art.nr BO-4219Op voorraad€ 11,37 Incl. BTW
31TUSSENTANDWIEL MOR — zoek dit onderdeel ›
32Inbus-Bout M 6x 25 Elvz 10stuks - BollardInbus-Bout M 6x 25 Elvz 10stuksArt.nr BO-10290Op voorraad€ 5,93 Incl. BTW
33LUCHTFILTER SUZUKI ADDRES MORINI AC ELEMENT NYPSO — zoek dit onderdeel ›
34VULRING 16x25x1 MOR — zoek dit onderdeel ›
35VULRING 12x21x1 MOR — zoek dit onderdeel ›
36UITGAANDE AS MOR — zoek dit onderdeel ›
37KEERRING UITGAANDE AS MOR — zoek dit onderdeel ›
38Lager SKF 20-47-14 6204 2RS (1)Lager SKF 20-47-14 6204 2RS (1)Art.nr BO-4236Op voorraad€ 19,54 Incl. BTW
39BORGPLAAT LAGER MOR — zoek dit onderdeel ›
40Inbus-Bout M 6x 12 Elvz 25stuks - BollardInbus-Bout M 6x 12 Elvz 25stuksArt.nr BO-214612Op voorraad€ 6,84 Incl. BTW
41CIRCLIP — zoek dit onderdeel ›
42TANDWIEL UITGAANDE AS MOR — zoek dit onderdeel ›
43Inbus-Bout M 6x 30 Elvz 10stuks - BollardInbus-Bout M 6x 30 Elvz 10stuksArt.nr BO-10291Op voorraad€ 5,93 Incl. BTW
44GLIJLAGER 16x22x15.5 MOR — zoek dit onderdeel ›
45Lager NTN 17-40-12 6203 C3 (1)Lager NTN 17-40-12 6203 C3 (1)Art.nr BO-4228Op voorraad€ 11,56 Incl. BTW
46Koelkap-Buiten/Vliegwiel Morini AC - ApriliaKoelkap-Buiten/Vliegwiel Morini ACArt.nr BO-20209Op voorraad€ 23,17 Incl. BTW
47BOUT M6x12 MOR — zoek dit onderdeel ›
48Koelkap-Buiten/Vliegwiel Morini AC - ApriliaKoelkap-Buiten/Vliegwiel Morini ACArt.nr BO-20209Op voorraad€ 23,17 Incl. BTW
49Inbus-Bout M 6x 40 Elvz 10stuks - BollardInbus-Bout M 6x 40 Elvz 10stuksArt.nr BO-10293Op voorraad€ 6,47 Incl. BTW
50BOUT M5.5x19 MOR — zoek dit onderdeel ›
51AP3UDA000077 — zoek dit onderdeel ›
52Inbus-Bout M 6x 16 Elvz 25stuks - BollardInbus-Bout M 6x 16 Elvz 25stuksArt.nr BO-214616Op voorraad€ 6,84 Incl. BTW
53KRAAGBUS MOR — zoek dit onderdeel ›
54BOUT M6.3x16 MOR — zoek dit onderdeel ›
55KOELKAP CILINDER/BOVEN MORINI AC ZWART O — zoek dit onderdeel ›
56Bout M 6x 25 Elvz 8.8 10stuks - BollardBout M 6x 25 Elvz 8.8 10stuksArt.nr BO-10255Op voorraad€ 5,66 Incl. BTW
57Flens Frame Bouten SW10 M6x35 Blank 10st - BollardFlens Frame Bouten SW10 M6x35 Blank 10stArt.nr BO-89559Op voorraad€ 6,56 Incl. BTW
58AFSTANDSBUS MOR — zoek dit onderdeel ›
59PASBUS MOR — zoek dit onderdeel ›
60BOUT M8x10 MOR — zoek dit onderdeel ›

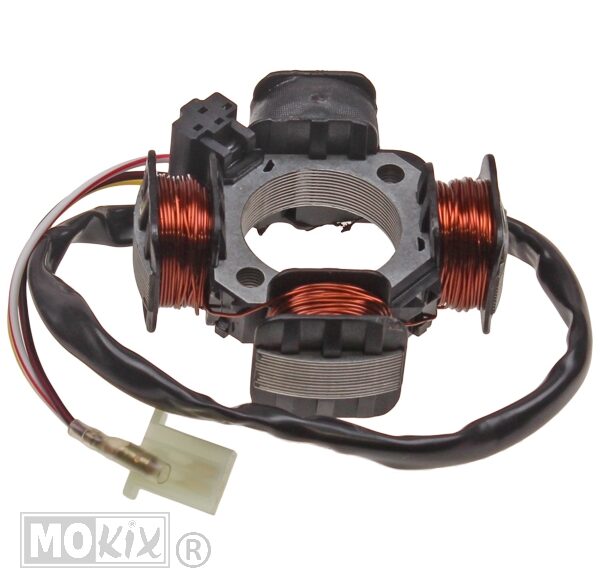

61Ontsteking Morini Nieuw Model 84mm KaalOntsteking Morini Nieuw Model 84mm KaalArt.nr BO-88106Op voorraad€ 27,35 Incl. BTW
Vliegwiel Spie Minarelli/Yamaha/Piaggio 3x5x13Vliegwiel Spie Minarelli/Yamaha/Piaggio 3x5x13,5Art.nr BO-7042Op voorraad€ 5,57 Incl. BTW
63CARTERDEKSEL MOR — zoek dit onderdeel ›
64Pakking Koppelingsdeksel Morini 12 AC Artein (1)"Pakking Koppelingsdeksel Morini 12 AC Artein (1)"Art.nr BO-90659Op voorraad€ 14,28 Incl. BTW
65BOUT M6x25 MOR — zoek dit onderdeel ›
66Inbus-Bout M 6x 45 Elvz 12stuks - BollardInbus-Bout M 6x 45 Elvz 12stuksArt.nr BO-214645Op voorraad€ 7,38 Incl. BTW
67RING MOR — zoek dit onderdeel ›
68Begrenzingring 22x27x5 Morini - SupertecBegrenzingring 22x27x5 MoriniArt.nr BO-90609Op voorraad€ 7,38 Incl. BTW
69Kickstarter-AS Morini ACKickstarter-AS Morini ACArt.nr BO-87284Op voorraad€ 12,46 Incl. BTW
70Kickstarter Veer MoriniKickstarter Veer MoriniArt.nr BO-90661Op voorraad€ 7,02 Incl. BTW
71Kickstarter BUS Morini /Aprillia 14x18x16 ORG - PiaggioKickstarter BUS Morini /Aprillia 14x18x16 ORGArt.nr BO-AP3TAA000073Op voorraad€ 12,46 Incl. BTW
72Startmotor Morini O.A. Katana/AddressStartmotor Morini O.A. Katana/AddressArt.nr BO-5320Op voorraad€ 27,71 Incl. BTW
73UITSTOOT REDUCTIE KAST MOR — zoek dit onderdeel ›
74Startmotor-Bendix Morini/Aprilia ScooterStartmotor-Bendix Morini/Aprilia ScooterArt.nr BO-95214Op voorraad€ 17,36 Incl. BTW
75Bobine Suzuki Address/Morini + CDIBobine Suzuki Address/Morini + CDIArt.nr BO-86735Op voorraad€ 14,46 Incl. BTW
76Bougie Kabel 7mm Zwart 1.9meterBougie Kabel 7mm Zwart 1.9meterArt.nr BO-88714Op voorraad€ 8,29 Incl. BTW
77Bougie DOP NGK 90graden Scooter 2T LZ-FHBougie DOP NGK 90graden Scooter 2T LZ-FHArt.nr BO-86724Op voorraad€ 7,02 Incl. BTW
78Bougie DOP Scooter AC Minarelli Kort 2T ElecBougie DOP Scooter AC Minarelli Kort 2T ElecArt.nr BO-88006Op voorraad€ 7,38 Incl. BTW
79OLIEPOMP MORINI AC CARBURATEUR VERSIE OR — zoek dit onderdeel ›
80AP3IVA000022 — zoek dit onderdeel ›
81AP3QAA000038 — zoek dit onderdeel ›
82Carburateur Dekselbout Phbg Dell Scooter SETCarburateur Dekselbout Phbg Dell Scooter SETArt.nr BO-93957Op voorraad€ 5,38 Incl. BTW
83Oliepompslang PVC 2.2 X 4mm 5 Meter - RMSOliepompslang PVC 2.2 X 4mm 5 MeterArt.nr BO-3136Op voorraad€ 8,29 Incl. BTW
84Sluitring M 5 Elvz 100stuks - BollardSluitring M 5 Elvz 100stuksArt.nr BO-87263Op voorraad€ 6,47 Incl. BTW
85Oliepompslang Rubber 3x5 10meterOliepompslang Rubber 3x5 10meterArt.nr BO-87537Op voorraad€ 17,36 Incl. BTW
86KLEM OLIESLANG MOR — zoek dit onderdeel ›
87KLEM OLIESLANG MOR — zoek dit onderdeel ›
88PIA AS Oliepomp ORG - PiaggioPIA AS Oliepomp ORGArt.nr BO-AP3ICA000054Op voorraad€ 35,51 Incl. BTW
89SPEEDNUT LUCHTFILTER MOR — zoek dit onderdeel ›
90Carburateur Piaggio 12.0mm Compleet STD SPCarburateur Piaggio 12.0mm Compleet STD SPArt.nr BO-88571Op voorraad€ 38,96 Incl. BTW
91PLAATJE REMKABELHOUDER MOR — zoek dit onderdeel ›
92LUCHTFILTERHUIS COMPL.MOR — zoek dit onderdeel ›
93PASBUS MONTAGEPLAAT MOR — zoek dit onderdeel ›
94LUCHTSLANG SECUNDAIR MOR — zoek dit onderdeel ›
95VERLOOPSTUK LUCHTSLANG MOR — zoek dit onderdeel ›
96SPRUITSTUK MOR AC STD — zoek dit onderdeel ›
97Pakking Membraan Morini Scooter (1) - ArteinPakking Membraan Morini Scooter (1)Art.nr BO-87044Op voorraad€ 6,29 Incl. BTW
98MEMBRAAN MOR — zoek dit onderdeel ›
99Inbus-Bout M 6x 70 Elvz 12stuks - BollardInbus-Bout M 6x 70 Elvz 12stuksArt.nr BO-214670Op voorraad€ 8,83 Incl. BTW
100Inbus-Bout M 6x 16 Elvz 25stuks - BollardInbus-Bout M 6x 16 Elvz 25stuksArt.nr BO-214616Op voorraad€ 6,84 Incl. BTW
101KABELBOOM STARTMOTOR MOR — zoek dit onderdeel ›
102BEVESTIGINGSBOUT M4x6 MOR — zoek dit onderdeel ›
103O-RING STARTMOTOR MORINI — zoek dit onderdeel ›
104Artikel 10254017 — zoek dit onderdeel ›
105SLANGKLEM MOR — zoek dit onderdeel ›
106SLANGNIPPEL MOR — zoek dit onderdeel ›
107Pakkingset Compleet Morini AC 50cc - ArteinPakkingset Compleet Morini AC 50ccArt.nr BO-AS0389Op voorraad€ 25,80 Incl. BTW
108Inbus-Bout M 6x 16 Elvz 25stuks - BollardInbus-Bout M 6x 16 Elvz 25stuksArt.nr BO-214616Op voorraad€ 6,84 Incl. BTW
109Spruitstuk Aanzuig Rubber Scooter 17/19mm SPSpruitstuk Aanzuig Rubber Scooter 17/19mm SPArt.nr BO-94338Op voorraad€ 12,28 Incl. BTW
110SLANGKLEM MOR — zoek dit onderdeel ›
111Inbus-Bout M 6x 55 Elvz 12stuks - BollardInbus-Bout M 6x 55 Elvz 12stuksArt.nr BO-214655Op voorraad€ 7,38 Incl. BTW
112HOUDER REDUCTIE KAST MOR — zoek dit onderdeel ›
113Cilinderkop Morini AC 41mmCilinderkop Morini AC 41mmArt.nr BO-88141Op voorraad€ 53,12 Incl. BTW
114Pakking KOP Morini Scooter AC 50cc 41mm (1) - ArteinPakking KOP Morini Scooter AC 50cc 41mm (1)Art.nr BO-9021Op voorraad€ 6,66 Incl. BTW
115MOER CILINDERTAPEIND MOR — zoek dit onderdeel ›
116BOUGIE NGK BPR7HS — zoek dit onderdeel ›
117CILINDER MOR — zoek dit onderdeel ›
118Pakking Voet Morini Scooter Rush/Suzuki (1) - ArteinPakking Voet Morini Scooter Rush/Suzuki (1)Art.nr BO-8866Op voorraad€ 6,84 Incl. BTW
119Cilinder Tapeind Piaggio Scooter 2T 6x106 SP (1)Cilinder Tapeind Piaggio Scooter 2T 6x106 SP (1)Art.nr BO-3052Op voorraad€ 5,84 Incl. BTW
120AC — zoek dit onderdeel ›
121AC — zoek dit onderdeel ›
122Uitlaat Tapeind UNI M6x30mm (1)Uitlaat Tapeind UNI M6x30mm (1)Art.nr BO-5637Op voorraad€ 5,66 Incl. BTW
123Cilinder Morini Scooter AC + Zuiger 41mm SPCilinder Morini Scooter AC + Zuiger 41mm SPArt.nr BO-3067Op voorraad€ 40,96 Incl. BTW
124Pakking Uitlaat MIN Scooter 32.5x26.5x5 Artein (1)Pakking Uitlaat MIN Scooter 32.5x26.5x5 Artein (1)Art.nr BO-91920Op voorraad€ 5,66 Incl. BTW
125REGULATOR TIR MOR — zoek dit onderdeel ›
126SLANGKLEMVEER AANZ.RUB MOR — zoek dit onderdeel ›
127AANZUIGRUBBER MOR — zoek dit onderdeel ›
128Zuigerveerset 41.00x1.2 Morini/Suzuki STD (2)Zuigerveerset 41.00x1.2 Morini/Suzuki STD (2)Art.nr BO-8133Op voorraad€ 8,29 Incl. BTW
129Piston PEN 10 X 38mm TPPiston PEN 10 X 38mm TPArt.nr BO-9905910Op voorraad€ 9,01 Incl. BTW
130PISTONPEN BORGVEER 10mm G-CLIP — zoek dit onderdeel ›
131Zuiger Morini LC / Suzuki TSX 12P 41.00mm - BarikitZuiger Morini LC / Suzuki TSX 12P 41.00mmArt.nr BO-P-208Op voorraad€ 42,77 Incl. BTW
132Onderdeel — op aanvraag
133Naaldlager 10x14x12.50 TP (1) - Top PerformancesNaaldlager 10x14x12.50 TP (1)Art.nr BO-9914540Op voorraad€ 13,19 Incl. BTW
134Lager SKF 20-47-14 6204 C3 (1)Lager SKF 20-47-14 6204 C3 (1)Art.nr BO-4237Op voorraad€ 11,56 Incl. BTW
135Lager NTN 25-52-13 6205 Smal Morini (1)Lager NTN 25-52-13 6205 Smal Morini (1)Art.nr BO-85021Op voorraad€ 20,99 Incl. BTW
136Keerring 17 x27 x6 DG MoriniKeerring 17 x27 x6 DG MoriniArt.nr BO-85022Op voorraad€ 6,11 Incl. BTW
137Keerring 24 x43 x6 DGS MoriniKeerring 24 x43 x6 DGS MoriniArt.nr BO-10409Op voorraad€ 7,02 Incl. BTW
138Keerring 24 x43 x6 DGS MoriniKeerring 24 x43 x6 DGS MoriniArt.nr BO-10409Op voorraad€ 7,02 Incl. BTW
139PIA Kroon Elektrische Start ORG - PiaggioPIA Kroon Elektrische Start ORGArt.nr BO-AP3QEA000764Op voorraad€ 116,37 Incl. BTW
140Half Poelie/Koelvin Morini ALU ORG - Top PerformancesHalf Poelie/Koelvin Morini ALU ORGArt.nr BO-PL04063Op voorraad€ 17,36 Incl. BTW
141Half Poelie/Koelvin Morini ALU ORG - Top PerformancesHalf Poelie/Koelvin Morini ALU ORGArt.nr BO-PL04063Op voorraad€ 17,36 Incl. BTW
142Variokit jasil — geschikt voor Derbi AddressVariokit Jasil (made In Eu) Derbi Address, Formula, Rush, VamosArt.nr PE-65750Op voorraad€ 58,79 Incl. BTW
Variateurkit Morini SR2000/SUZUKI JasilVariateurkit Morini SR2000/SUZUKI JasilArt.nr BO-88925Op voorraad€ 73,27 Incl. BTW
143RAMPLAAT VARIATEUR MOR — zoek dit onderdeel ›
144Variokit jasil — geschikt voor Derbi AddressVariokit Jasil (made In Eu) Derbi Address, Formula, Rush, VamosArt.nr PE-65750Op voorraad€ 58,79 Incl. BTW
Variateurkit Morini SR2000/SUZUKI JasilVariateurkit Morini SR2000/SUZUKI JasilArt.nr BO-88925Op voorraad€ 73,27 Incl. BTW
145Rollenset (6) 15x12 MKX 2.3grRollenset (6) 15x12 MKX 2.3grArt.nr BO-100410230Op voorraad€ 11,01 Incl. BTW
146VARIATEUR AFDEKRING MOR — zoek dit onderdeel ›
147RING 14.5x22x0.3 MOR — zoek dit onderdeel ›
148Metaalschroef M4x10 Elvz 10stuks - BollardMetaalschroef M4x10 Elvz 10stuksArt.nr BO-10273Op voorraad€ 5,20 Incl. BTW
149VARIATEURBUS MOR — zoek dit onderdeel ›
150V-SNAAR 17.5x 804 PIAGGIO TYPHOON/NRG ST — zoek dit onderdeel ›
151Kickstarter-Klauw SET Morini Aprilia SR2000/HABANAKickstarter-Klauw SET Morini Aprilia SR2000/HABANAArt.nr BO-93832Op voorraad€ 11,92 Incl. BTW
152Artikelnummer 21394 Prijs — zoek dit onderdeel ›
153Kickstarter-Klauw SET Morini Aprilia SR2000/HABANAKickstarter-Klauw SET Morini Aprilia SR2000/HABANAArt.nr BO-93832Op voorraad€ 11,92 Incl. BTW
154KICKST.VEER OP KRUKAS MOR — zoek dit onderdeel ›
155BUS KICKST.VEER MOR — zoek dit onderdeel ›
156RING 12.2x22x1.2 MOR — zoek dit onderdeel ›
157Koppeling Moer 12x1.25 China 2T/MORINI (Laag) SW17 - BollardKoppeling Moer 12x1.25 China 2T/MORINI (Laag) SW17Art.nr BO-88364Op voorraad€ 5,57 Incl. BTW
158CIRCLIP — zoek dit onderdeel ›
159RING MOR — zoek dit onderdeel ›
Over deze tekeningen

Het motorblok is waar het allemaal gebeurt op je Morini AC Tir. Of je nu aan een revisie begint of één onderdeel zoekt: op deze tekening ligt het blok helemaal open, met elk deel op zijn eigen positienummer. Bekijk alle Motorblokken-onderdelen
