Senda SM DRD 2006 — Achterbrug

Senda SM DRD 2006 — Achterbrug
12334455678910101112131314141516171818181819202122222323242526262626262728282828282929303031313233343434343535353536373839
Andere tekeningen van Senda SM DRD 2006
Onderdelen — beweeg over een onderdeel of een groene stip: ze lichten samen op (klik om vast te zetten)— tik op een onderdeel of op een groene stip: ze lichten samen op Deze tekening heeft 67 onderdelen. De stippen tonen hun nummer zodra je een onderdeel kiest — of zet Alle nummers aan.
1Onderdeelnummer 00H00325971 — zoek dit onderdeel ›
2Achteras Derbi Senda-R > 2000 12mm ORGAchteras Derbi Senda-R > 2000 12mm ORGArt.nr BO-91346Op voorraad€ 20,87 Incl. BTW
3Sluitring M12 Gegalvaniseerd 12x25x2 (100) - BollardSluitring M12 Gegalvaniseerd 12x25x2 (100)Art.nr BO-10337Op voorraad€ 10,71 Incl. BTW
4Achterbrugbusset Derbi Senda/Aprilia RX SupertecAchterbrugbusset Derbi Senda/Aprilia RX SupertecArt.nr BO-95620Op voorraad€ 11,62 Incl. BTW
5Derbi Achtervorkbus Senda-R DRD 2002Derbi Achtervorkbus Senda-R DRD 2002Art.nr BO-00H00301401Op voorraad€ 22,42 Incl. BTW
6Sluitring M12 Gegalvaniseerd 12x25x2 (100) - BollardSluitring M12 Gegalvaniseerd 12x25x2 (100)Art.nr BO-10337Op voorraad€ 10,71 Incl. BTW
7DERBI ZELFBORGENDE MOER SM BLOK BOUT 12x150 — zoek dit onderdeel ›
8Ketting Geleider Rubber Derbi Senda-R SupertecKetting Geleider Rubber Derbi Senda-R SupertecArt.nr BO-90554Op voorraad€ 14,88 Incl. BTW
9Parkerset 5.5x12 Zwart 10st - BollardParkerset 5.5x12 Zwart 10stArt.nr BO-10385Op voorraad€ 5,26 Incl. BTW
10DERBI MACHINED FLAT WASHER D5 — zoek dit onderdeel ›
11Kettingscherm Derbi Senda-R DRD 2002 Zwart ORGKettingscherm Derbi Senda-R DRD 2002 Zwart ORGArt.nr BO-00H01508181Op voorraad€ 41,56 Incl. BTW
12Speednut SET M 6 Metrisch 10st - BollardSpeednut SET M 6 Metrisch 10stArt.nr BO-89888Op voorraad€ 8,89 Incl. BTW
13Metaalschroef M6x30 Kruiskop Zwart 10stuks - BollardMetaalschroef M6x20 Kruiskop Zwart 10stuksArt.nr BO-10199Op voorraad€ 7,08 Incl. BTW
14Derbi WasherDerbi WasherArt.nr BO-00D01200171Op voorraad€ 4,81 Incl. BTW
15Derbi Tendeur Roue R DRD 2002Derbi Tendeur Roue R DRD 2002Art.nr BO-00H01304811Op voorraad€ 67,05 Incl. BTW
16Ketting Geleider Derbi Senda-R/Aprilia - SupertecKetting Geleider Derbi Senda-R/ApriliaArt.nr BO-91127Op voorraad€ 20,69 Incl. BTW
17Flens Frame Bouten SW10 M6x25 Zwart 10st - BollardFlens Frame Bouten SW10 M6x25 Zwart 10stArt.nr BO-92253Op voorraad€ 5,63 Incl. BTW
18DERBI RONDEL PIANA 12x24x3 R DRD 2002 — zoek dit onderdeel ›
19Onderdeelnummer 00H02201521 — zoek dit onderdeel ›
20Onderdeelnummer 00000004630 — zoek dit onderdeel ›
21Onderdeelnummer 00000021060 — zoek dit onderdeel ›
22Onderdeelnummer 00000031070 — zoek dit onderdeel ›
23Onderdeelnummer 00003115422 — zoek dit onderdeel ›
24Schokbreker Betor Schakel Derbi SENDA'00 300mmSchokbreker Betor Schakel Derbi SENDA'00 300mmArt.nr BO-B30857Op voorraad€ 135,94 Incl. BTW
25schommelarm Derbi origineel schokbreker achterbrug sendaSchommelarm Derbi Origineel Schokbreker Achterbrug Senda, Rx-sx 50 00h00301801Art.nr PE-65731Op voorraad€ 239,45 Incl. BTW
26Naaldlager Achtervork Derbi Senda-R 18x24x16 ST - SupertecAchterbrug-Naaldlager Derbi Senda-R DRD 2002 ORGArt.nr BO-00H00301701Op voorraad€ 23,60 Incl. BTW
27Naaldlager Achtervork Derbi Senda-R 18x24x16 ST - SupertecAchterbrug-Naaldlager Derbi Senda-R DRD 2002 ORGArt.nr BO-00H00301701Op voorraad€ 23,60 Incl. BTW
28Derbi Keerring R DRD 2002Derbi Keerring R DRD 2002Art.nr BO-00H00301871Op voorraad€ 22,69 Incl. BTW
29Derbi Keerring R DRD 2002Derbi Keerring R DRD 2002Art.nr BO-00H00301871Op voorraad€ 22,69 Incl. BTW
30Derbi Articulation Link Bush R DRD 2002Derbi Articulation Link Bush R DRD 2002Art.nr BO-00H00301851Op voorraad€ 19,42 Incl. BTW

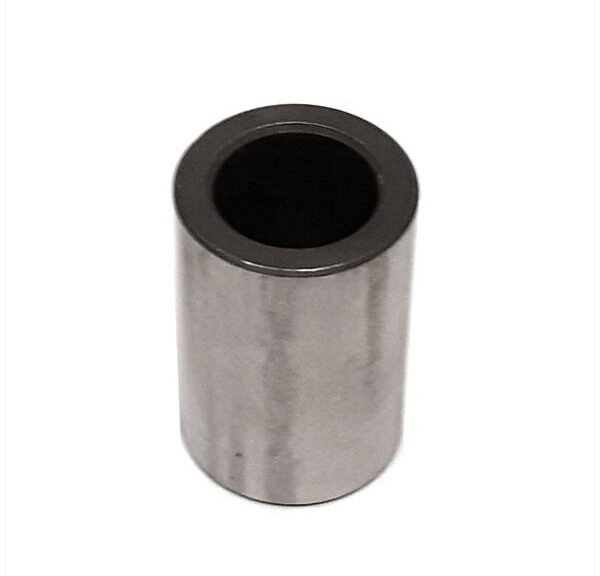

31Derbi Inner Articulation Link Bush R DRD 2002Derbi Inner Articulation Link Bush R DRD 2002Art.nr BO-00H00301861Op voorraad€ 42,11 Incl. BTW
32Onderdeelnummer 863989 — zoek dit onderdeel ›
33H00300891 — zoek dit onderdeel ›
34Onderdeelnummer 00023112000 — zoek dit onderdeel ›
35Onderdeelnummer 00H01500421 — zoek dit onderdeel ›
36Derbi Shock Absorber ARM Securing M12x70 DRD 2002Derbi Shock Absorber ARM Securing M12x70 DRD 2002Art.nr BO-00H06800471Op voorraad€ 13,61 Incl. BTW
37Onderdeelnummer 00031120123 — zoek dit onderdeel ›
38Onderdeelnummer 00H01301491 — zoek dit onderdeel ›
39Onderdeelnummer 00H00303892 — zoek dit onderdeel ›
Bekijk alle Derbi onderdelen in de winkel
Over deze tekeningen

De achterbrug — de swingarm — verbindt het achterwiel met het frame van je Senda SM DRD 2006 en moet speelvrij scharnieren. Op deze tekening vind je de achterbrug met haar lagers en bouten terug op hun positienummer. Bekijk alle Derbi-onderdelen
