Beta Cyclo Rood '07 — Frame

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 15 16 16 17 18 19 20 21 22 23 24 25 26 27 27 28 29 30 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 65 66 67 68 69 70 71 72 73 74 75 76 77 78 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105

Andere tekeningen van Beta Cyclo Rood '07

Frame

Motor

Onderdelen — beweeg over een onderdeel of een groene stip: ze lichten samen op (klik om vast te zetten)— tik op een onderdeel of op een groene stip: ze lichten samen op Deze tekening heeft 111 onderdelen. De stippen tonen hun nummer zodra je een onderdeel kiest — of zet Alle nummers aan.

Hevel RechtsArt.nr BO-1601012001Op voorraad€ 5,63 Incl. BTW

2HANDLE RECHTS — zoek dit onderdeel ›

3REMLICHT SCHAKELAAR — zoek dit onderdeel ›

4GASKABEL — zoek dit onderdeel ›

VoorremkabelArt.nr BO-2500022001Op voorraad€ 8,53 Incl. BTW

6SNELHEIDSMETER — zoek dit onderdeel ›

7CONTACTSLOT — zoek dit onderdeel ›

8SPEEDOMETER BODY — zoek dit onderdeel ›

9METER SUPPORT — zoek dit onderdeel ›

10KETTINGSPANNER — zoek dit onderdeel ›

Chain Adjuster PlateArt.nr BO-2400052001Op voorraad€ 6,90 Incl. BTW

12FRONT BODY REAR FENDER — zoek dit onderdeel ›

BUB Kenda 16- 90/80 K425 6PR 52P TLArt.nr BO-1358Op voorraad€ 60,44 Incl. BTW

14HEADLIGHT HOOD SUPPORT — zoek dit onderdeel ›

15WINKER ASSY — zoek dit onderdeel ›

Lamp BA15S 12V 5W G18 CE Keur (1) - Bollard

Lamp BA15S 12V 5W G18 CE Keur (1)Art.nr BO-92888Op voorraad Incl. BTW

17FRONT BULB SUPPORT — zoek dit onderdeel ›

Lamp BA9S 12V 3W (1)Art.nr BO-3225Op voorraad Incl. BTW

Lamp P26S 12V 15W (1)Art.nr BO-6750Op voorraad Incl. BTW

20FRONT LUGGAGE BASKET — zoek dit onderdeel ›

21FRONT BASKET SUPPORT — zoek dit onderdeel ›

Speedometer Flexible CableArt.nr BO-2500042001Op voorraad€ 12,52 Incl. BTW

23HANDVAT SET — zoek dit onderdeel ›

24HANDVAT SET — zoek dit onderdeel ›

25SPEEDOMETER GEAR BOX — zoek dit onderdeel ›

26FRONT WHEEL — zoek dit onderdeel ›

Lager SKF 12-32-10 6201 2RS (1)Art.nr BO-4270Op voorraad€ 8,53 Incl. BTW

28REAR WHEEL SPACER — zoek dit onderdeel ›

BUB Kenda 16- 80/80 K425 6PR 46J TLArt.nr BO-1359Op voorraad€ 54,09 Incl. BTW

BIB Kenda 16-275/300 TR4Art.nr BO-1082Op voorraad€ 13,43 Incl. BTW

31RED HEADLIGHT HOOD — zoek dit onderdeel ›

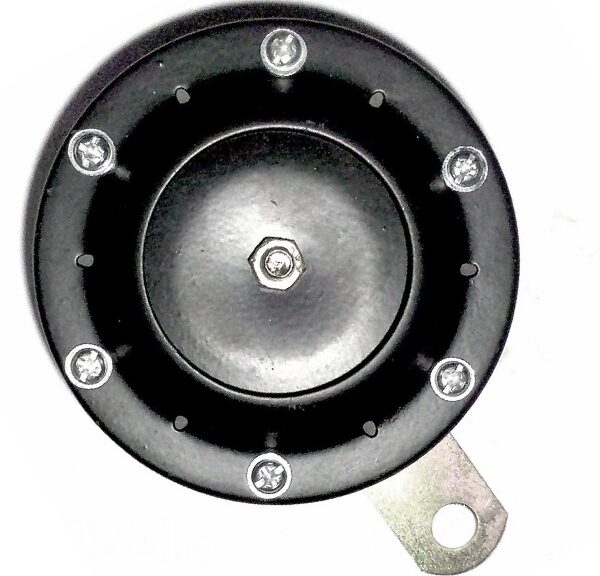

Claxon 12V Wisselstroom ZwartArt.nr BO-91133Op voorraad€ 10,71 Incl. BTW

33HEADLIGHT ASSY HOMOLOGATED — zoek dit onderdeel ›

34WIRE GROMMET — zoek dit onderdeel ›

35RED FRONT FENDER — zoek dit onderdeel ›

36FRONT FENDER MUD COVER — zoek dit onderdeel ›

37WINKER SWITCH COVER — zoek dit onderdeel ›

38HIGH BEAM INDICATOR — zoek dit onderdeel ›

39FLASH LIGHT INDICATOR — zoek dit onderdeel ›

40LOW BEAM INDICATOR — zoek dit onderdeel ›

41HANDLE BARS — zoek dit onderdeel ›

42MAIN CABLE — zoek dit onderdeel ›

43METER ASSY CABLE — zoek dit onderdeel ›

Flash Relay RubberArt.nr BO-1900082001Op voorraad€ 3,99 Incl. BTW

45FLASH RELAY — zoek dit onderdeel ›

Front ForkArt.nr BO-1101002001Op voorraad€ 92,57 Incl. BTW

47UPPER YOKE — zoek dit onderdeel ›

48FRONT SHOCK ABSORBER RI — zoek dit onderdeel ›

49LOWER YOKE — zoek dit onderdeel ›

50FRONT SHOCK ABSORBER LE — zoek dit onderdeel ›

51VOORREMPLAAT TROMMELREM BETA CYCLO — zoek dit onderdeel ›

52BRAKE ARM — zoek dit onderdeel ›

53REAR BRAKE CAM — zoek dit onderdeel ›

54VOORAS BETA CYCLO 136x12x1.25 — zoek dit onderdeel ›

55HANDLEBARS SUPPORT — zoek dit onderdeel ›

56METER HOOD — zoek dit onderdeel ›

57STEERING BEARING SET — zoek dit onderdeel ›

58MIRROR SET — zoek dit onderdeel ›

59LIGHTS SWITCH — zoek dit onderdeel ›

60REMKABEL ACHTER BETA CYCLO — zoek dit onderdeel ›

Rear Brake Lever AssyArt.nr BO-1602002001Op voorraad€ 11,98 Incl. BTW

Rear Brake LeverArt.nr BO-1602012001Op voorraad€ 5,45 Incl. BTW

63UITLAAT CYCLO 45 km/h — zoek dit onderdeel ›

64VALVE — zoek dit onderdeel ›

65PLASTIC COVER SET — zoek dit onderdeel ›

Fuel Tank CAPArt.nr BO-2200012001Op voorraad€ 6,17 Incl. BTW

Regulator Beta Cyclo ORGArt.nr BO-1900032001Op voorraad€ 19,42 Incl. BTW

Front CoverArt.nr BO-1500042001Op voorraad€ 10,53 Incl. BTW

Benzineslang 5x8 Zwart PVC 100cm SupertecArt.nr BO-86527Op voorraad€ 5,81 Incl. BTW

70BENZINEKRAAN CYCLO — zoek dit onderdeel ›

71SWING ARM SILENT-BLOCK 26.3x10x26 CYCLO — zoek dit onderdeel ›

72REAR FORK SPACER CYCLO — zoek dit onderdeel ›

73ACHTERVORK BETA CYCLO ZWART — zoek dit onderdeel ›

74MIDDENSTANDAARD BETA CYCLO — zoek dit onderdeel ›

75CENTER STAND RUBBER STOPPING CYCLO — zoek dit onderdeel ›

76STAND SPACER — zoek dit onderdeel ›

Center Stand SpringArt.nr BO-1000042001Op voorraad€ 4,54 Incl. BTW

78FOOTREST SET — zoek dit onderdeel ›

79FOOTREST SET — zoek dit onderdeel ›

80FOOTREST SET — zoek dit onderdeel ›

81FRONT FOOTREST SET — zoek dit onderdeel ›

82FOOTREST WASHER — zoek dit onderdeel ›

83FOOTREST BOLT — zoek dit onderdeel ›

84HYDRAULIC REAR SHOCK ABSORBER — zoek dit onderdeel ›

85MECHANIC REAR SHOCK ABSORBER — zoek dit onderdeel ›

Rear Brake AssyArt.nr BO-1402002001Op voorraad€ 25,05 Incl. BTW

87REMSCHOEN ACHTER BETA CYCLO — zoek dit onderdeel ›

88LOCK SEAT — zoek dit onderdeel ›

89LOCK SEAT SPRING — zoek dit onderdeel ›

90SEAT LOCK NUT — zoek dit onderdeel ›

91ZADEL BETA CYCLO LANG MODEL — zoek dit onderdeel ›

92RED FRAME — zoek dit onderdeel ›

93WIRE GROMMET — zoek dit onderdeel ›

94WIRE GROMMET — zoek dit onderdeel ›

95REAR LIGHT ASSY HOMOLOGATED — zoek dit onderdeel ›

96LAMP BAY15D 12V 10/5W — zoek dit onderdeel ›

97TAILLIGHT LENS — zoek dit onderdeel ›

98REAR BODY REAR FENDER — zoek dit onderdeel ›

99REAR WHEEL — zoek dit onderdeel ›

100FRONT WHEEL SPACER — zoek dit onderdeel ›

101ACHTERTANDWIEL BETA CYCLO 39.5mm 4gats 3 — zoek dit onderdeel ›

102SPROCKET RETAINING PLATE — zoek dit onderdeel ›

103

Rear AxleArt.nr BO-1300052001Op voorraad€ 5,99 Incl. BTW

104REAR WHEEL SPACER — zoek dit onderdeel ›

105

Ketting Regina 415 122L (Basic) GoudArt.nr BO-7253Op voorraad€ 28,31 Incl. BTW

Bekijk alle Beta onderdelen in de winkel

Over deze tekeningen

Bij werk aan het frame van je Beta Cyclo Rood '07 wil je precies wéten welk steuntje, rubber of boutje je nodig hebt. Deze tekening legt het frame helemaal open; match het positienummer met de lijst en je bestelt in één keer raak. Bekijk alle Beta-onderdelen
